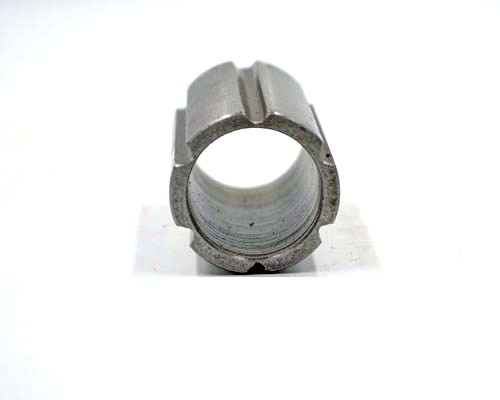

生产异型管所用的坯料，叫做管坯。合格的管坯是异型管生产的先决条件。对管坯质量提出了严格的技术要求。管坯技术按相关标准执行，包括化学成分、断面形状、几何尺寸、内部组织、械性等因素。据穿孔方、轧管方法及制管材质，异型管一般采用以下四种坯料：
（一）轧坯
一般为圆坯，生产中也经常使用。
（二）锻坯
用于穿孔性能较差的合金钢与高合金异型钢管的生产。
（三）连铸圆坯
连铸圆坯具有成本低、能耗少、组织性能稳定等特点，是管坯发展的主流，也是管材实现连轧的首要条件。
（四）铸坯
主要有方锭坯，用于P.P.M轧制方式或压力穿孔等异型管加工方式。
预防和控制措施是：
1、改进冷轧设备，有效预防裂纹
减少钢坯在高温的停留时间，加强孕育特别是随流孕育效果。随流孕育剂加入量控制为钢坯量的0.1-0.25%;确保管模粉分布均匀，控制管模内表面用量为20-30g/m2。控制好水冷金属型离心机冶炼工艺参数。
离心机要防止流槽振动造成钢坯溅出现象，承口砂芯要安放合适，避免产生毛刺。控制钢坯成分，降低钢坯的含硅量，冲入球化剂后W(Si)应控制在0.8-1.2%为宜。离心机机壳内采用均匀布置圆弧形喷淋冷却管，且分段设置，并避免各段的冷却水相互影响。
2、优化工艺参数，减少管身重皮
合理控制浇注温度和机身冷却水进出口温度，缩短两次浇铸之间的间隔时间。控制机身冷却水进口温度为28-36℃，出口温度为50-57℃。
在水冷金属型离心铸造工艺中，应防止过高的浇铸转速，调整适宜的翻包速度和主机走速;确保管模的打点的深度为0.25-0.3mm、直径为4-5mm、点与点边缘间距为0.5-0.7mm。
3、控制原料加入，降低夹渣缺陷
为解决降低钢坯中的含硫量，减少硫化物的产生，应控制W(S)<0.02%;适当提高浇铸温度，有利于夹渣上浮;球化剂中稀土含量不易过高，稀土含量控制在1-2%为宜;加强钢坯的扒渣和挡渣效果;钢坯中的残镁流量不易过高(控制在0.035-0.045%)，以减少钢坯表面氧化。
通过采取以上相应措施，异型钢管厂家钢管的质量得到明显改善，裂纹、重皮、夹渣缺陷大为降低，减少了废品，大幅提高综合成材率。
